Kinijos OEM aukštos kokybės140MM 160MM 168MM 200MM nerūdijančio plieno UPVC didelio dydžio rutulinis vožtuvas projekto DN200 gamyklai ir gamintojams |Pntek

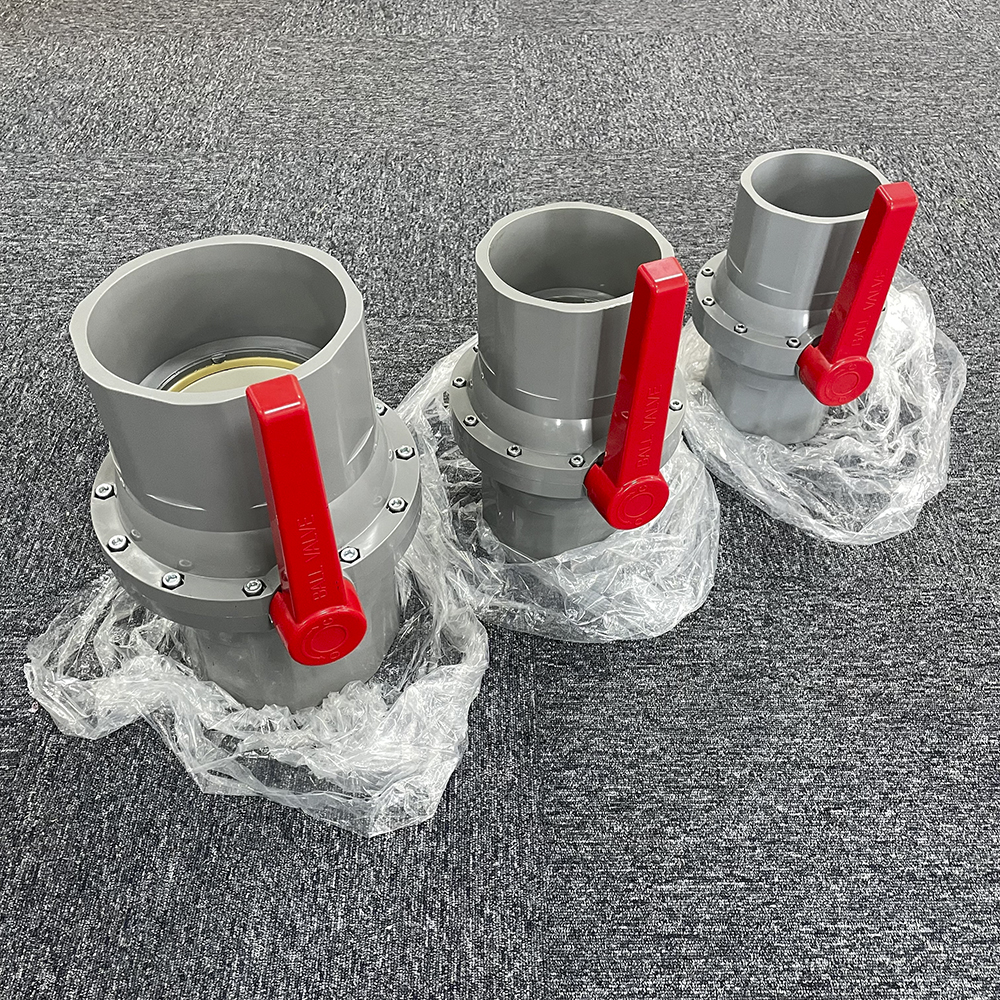

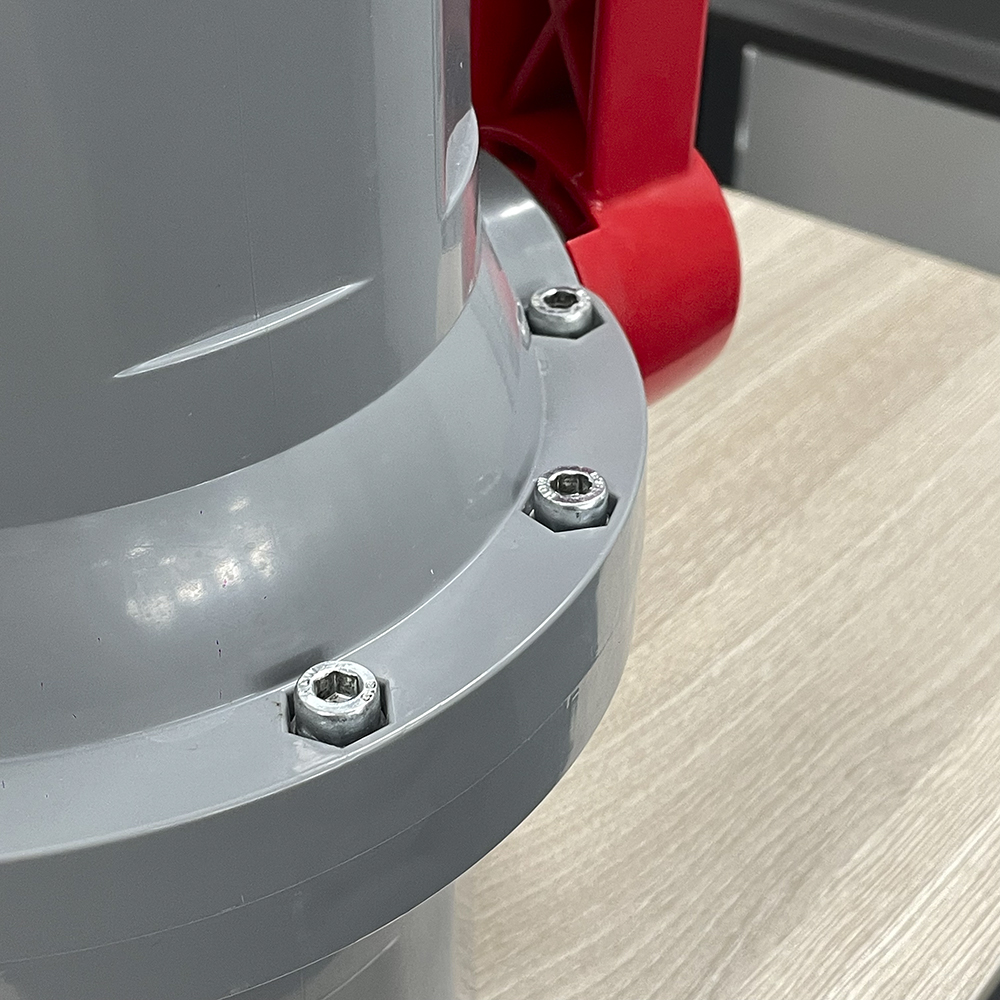

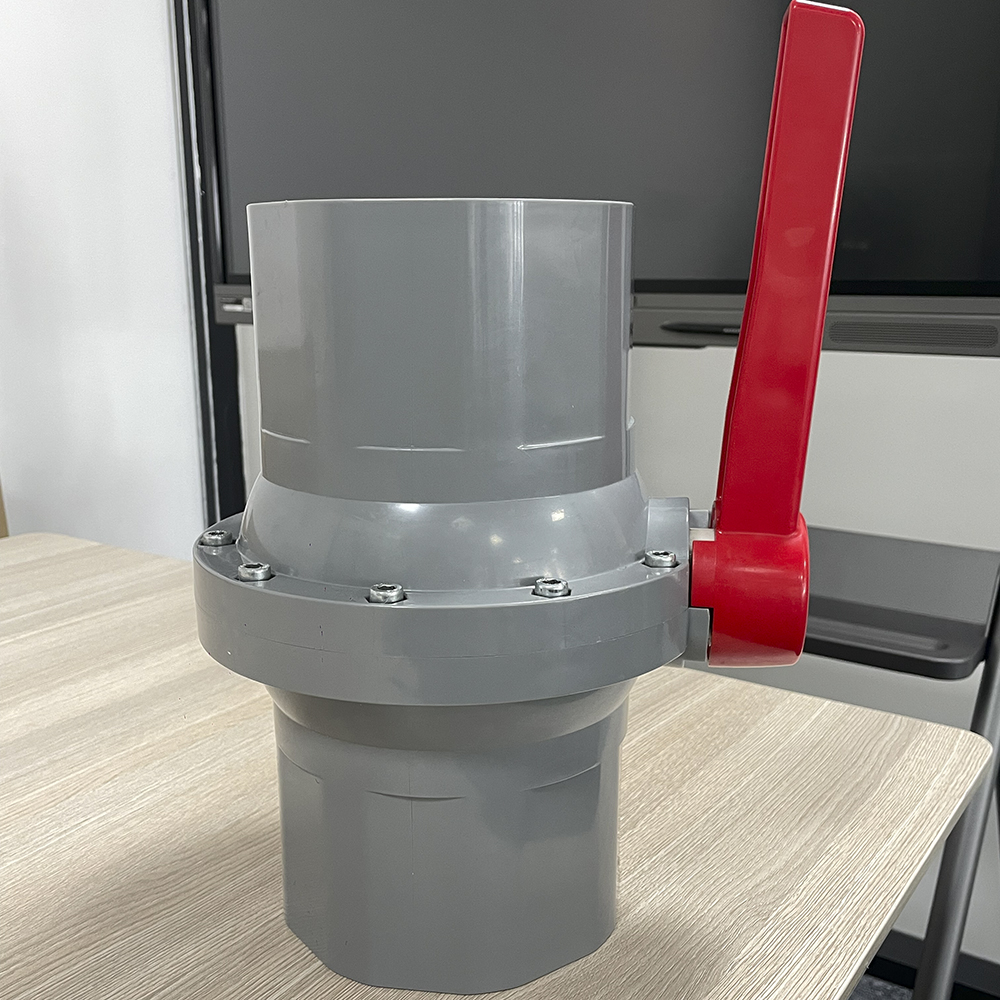

OEM aukštos kokybės 140 mm 160 mm 168 mm 200 mm nerūdijančio plieno UPVC didelio dydžio rutulinis vožtuvas projektui DN200

OEM aukštos kokybės 140 mm 160 mm 168 mm 200 mm nerūdijančio plieno UPVC didelio dydžio rutulinis vožtuvas, skirtas projekto DN200 siūlomam vaizdui

Trumpas aprašymas:

Rutulinis vožtuvas
1. Minkštos spalvos ir kompaktiškas dizainas
2.Leakproff operacija;
3. Šviesos ir jungiamieji galai palengvina montavimą
4. Ekonomiškas kaip pigesni transporto mokesčiai ir ilgas tarnavimo laikas
5.Na ir aukštos kokybės kontrolė
6. Nekenksmingas aplinkai, netoksiškas
7. Atsparumas oro sąlygoms ir dilimui bei puikus cheminis atsparumas
8. Plačiai naudojamas statybose, drėkinimui, pramonėje ir baseine
9. Mažas užsakymas priimtinas
10. Kliento dizainas ir logotipas yra sveikintinas

Dydis:140mm 160mm 168mm 200mm

Jungtinis galas:ASTM BS DIN ISO JIS

Darbinis slėgis:PN16

Atsiųskite mums el

Produkto detalė

DUK

Produkto etiketės

Legenda ir fizinis žemėlapis

vienetinis gaminys

Komponentinė medžiaga

medžiagos specifikacija

NE.	dalis	Medžiaga	KIEKIS
1	KŪNAS	UPVC, CPVC	1
2	STEM O-žiedas	EPDM, FPM (NBR)	1
3	STEM	UPVC, CPVC	1
4	KAMULIS	UPVC, CPVC	1
5	SĖDYNĖS PRANEŠIMAS	TPE, TPVC, TPO	2
6	BŽŪP	PVC, ABS	1
7	RANKENĖ	PVC, ABS	1
8	VARŽTAS	SS304, PLIENAS	1

Modelio dydžių parametrų palyginimo lentelė

MATMENYS												Vienetas
MODELIS	DN		15	20	25	32	40	50	65	80	100
	DYDIS		1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	Col
	thd./in	NPT	14	14	11.5	11.5	11.5	11.5	8	8	8	mm
	thd./in	BSPT	14	14	11	11	11	11	11	11	11	mm
	JIS	I	20	20	24	26	30	31	45	48	53	mm
		d1	22.3	26.3	32.33	38.43	48.46	60.56	76.6	89.6	114.7	mm
		d2	21.7	25.7	31.67	37.57	47.54	59.44	75.87	88.83	113,98	mm
	ANSI	I	18	20	24	26	30	31	45	48	53	mm
		d1	21.54 val	26.87	33.65	42.42	48.56	60.63	73.38	89.31	114,76	mm
		d2	21.23 val	26.57 val	33.27	42.04 val	48.11	60.17	72,85	88.7	114.07 val	mm
	DIN	I	18	20	24	26	30	31	45	48	53	mm
		d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	mm
		d2	20	25	32	40	50	63	75	90	110	mm
	d		15	19	24	30	34	45	55	70	85	mm
	H		37	55	66	73	81	91	99	121	134	mm
	A		68	80	94	100	110	136	170	210	236	mm
	L		77	91	103	111	123	146	178	210	255	mm
	D		32	37.5	44	52	60	74	93	110	135	mm
