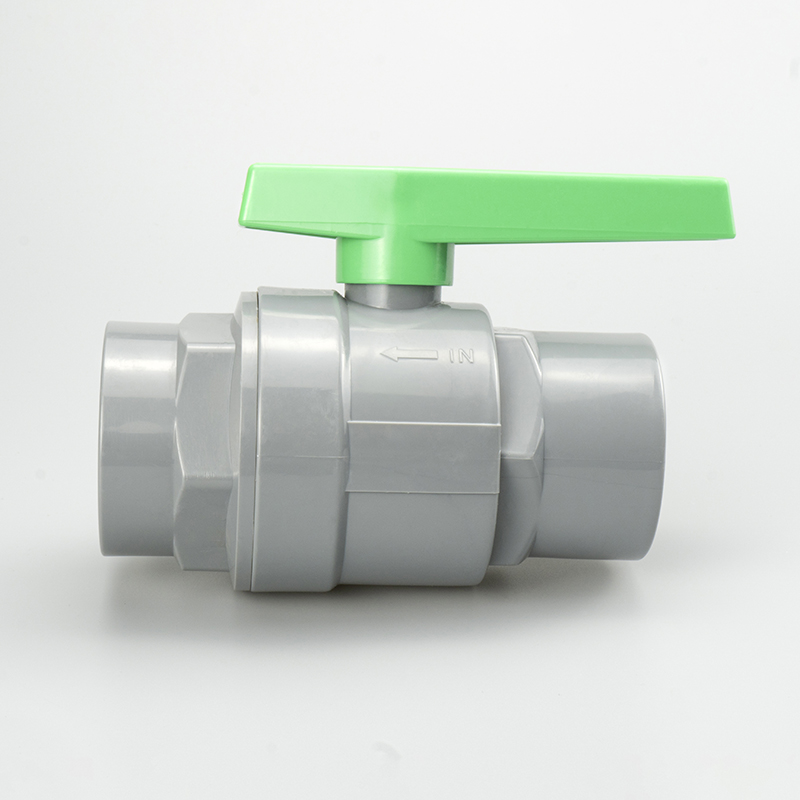

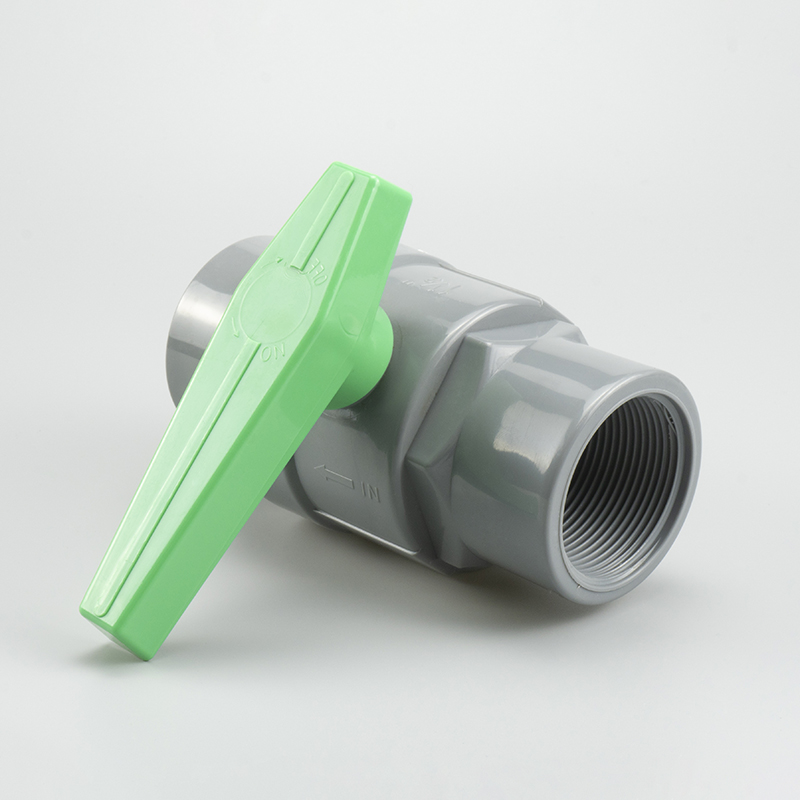

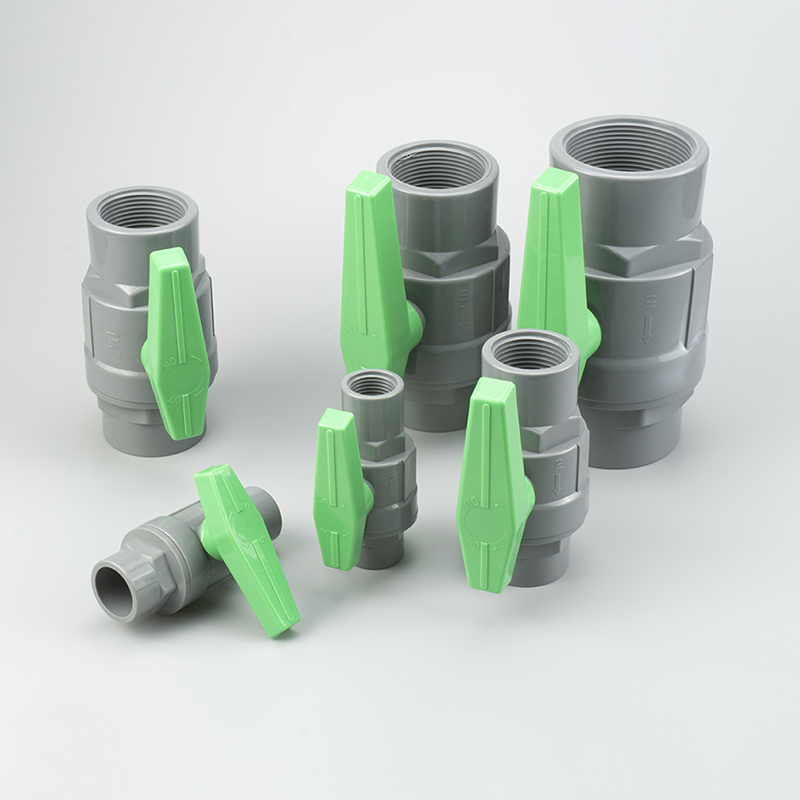

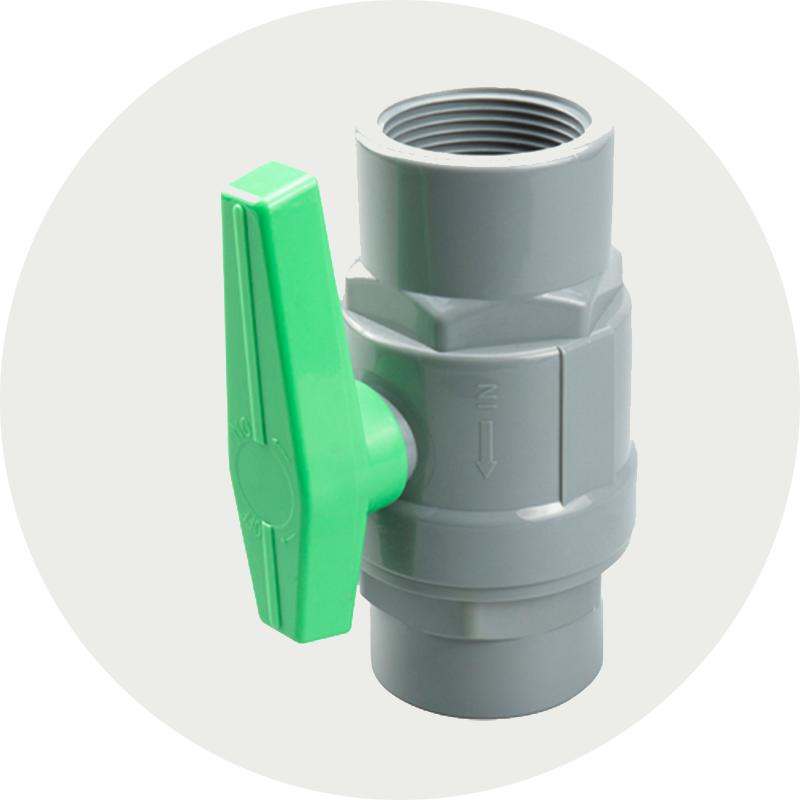

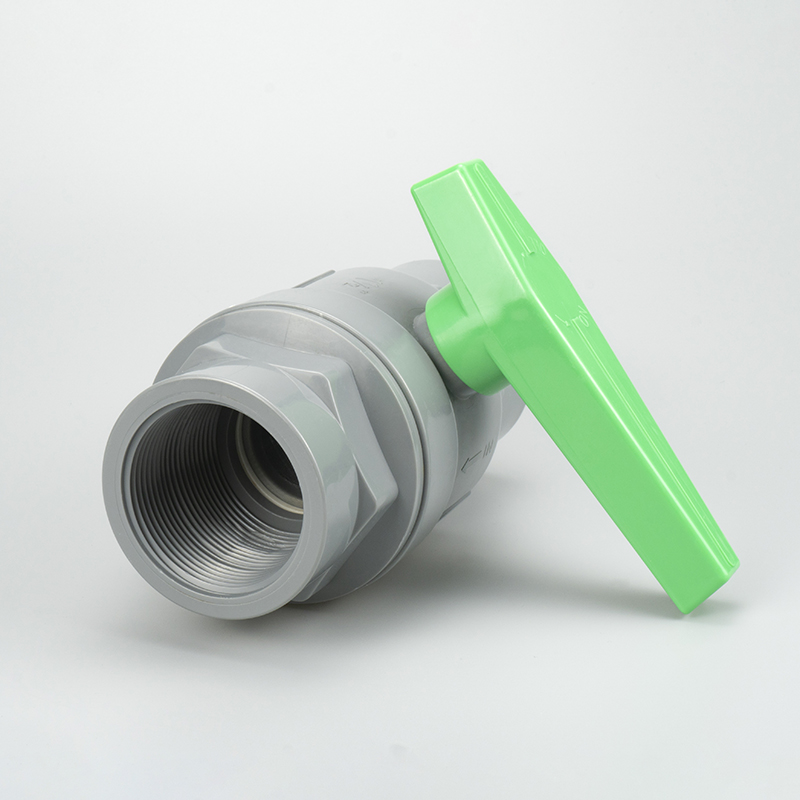

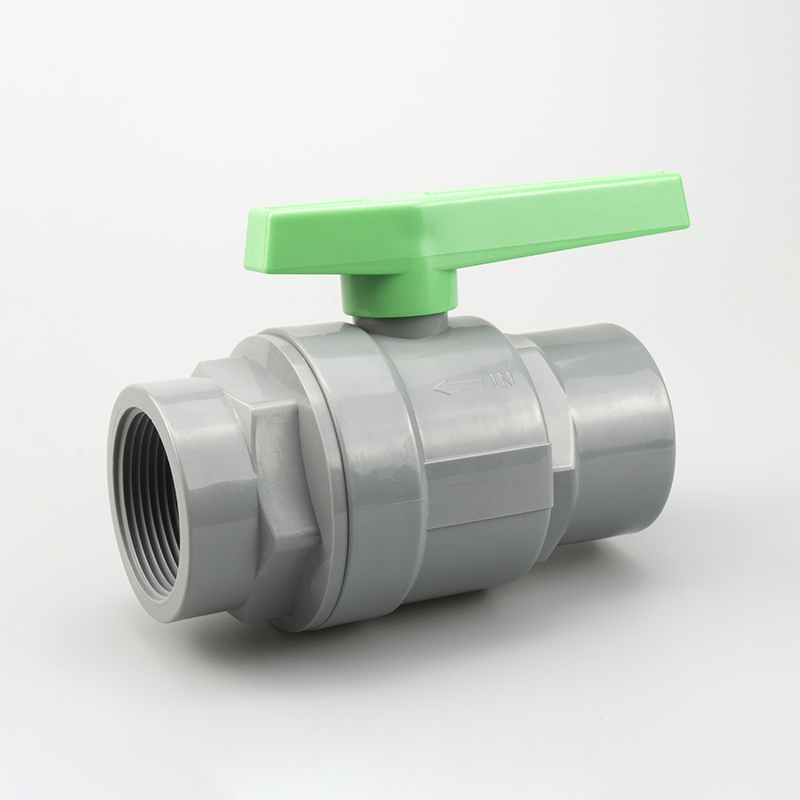

Aukščiausios kokybės PVC rutuliniai vožtuvai Vamzdžių jungiamosios detalės Dviejų dalių rutulinis vožtuvas su žalios spalvos plastikine rankena nerūdijančio plieno rankena 3M vožtuvas

•
•
•
•
•
•

Trumpas aprašymas:

Dydis:1/2" - 4"

Jungtinis galas:Lizdas (ANSI/DIN/JIS/BS)
Siūlas (NPT / BSPT)

Darbinis slėgis:1/2" – 2" PN16=232PSI
2-1/2" - 4" PN10=150PSI

Siųskite mums el

Produkto detalė

DUK

Produkto etiketės

Komponentinė medžiaga

medžiagos specifikacija

NE.	dalis	Medžiaga	KIEKIS
1	KŪNAS	UPVC	1
2	STEM O-žiedas	EPDM, FPM (NBR)	1
3	STEM	POM	1
4	KAMULIS	ABS DANGAVIMAS CHROM	1
5	SĖDYNĖS PRANEŠIMAS	TPE, TPVC, TPO	2
6	RANKENĖ	PVC/ABS	1



Modelio dydžių parametrų palyginimo lentelė

MATMENYS												Vienetas
MODELIS	DN		15	20	25	32	40	50	65	80	100
	DYDIS		1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	Col
	thd./in	NPT	14	14	11.5	11.5	11.5	11.5	8	8	8	mm
		BSPT	14	14	11	11	11	11	11	11	11	mm
	JIS	I	20	20	24	26	30	31	45	48	53	mm
		d1	22.3	26.3	32.33	38.43	48.46	60.56	76.6	89.6	114.7	mm
		d2	21.7	25.7	31.67	37.57	47.54	59.44	75.87	88.83	113,98	mm
	ANSI	I	18	20	24	26	30	31	45	48	53	mm
		d1	21.54 val	26.87	33.65	42.42	48.56	60.63	73.38	89.31	114,76	mm
		d2	21.23 val	26.57 val	33.27	42.04 val	48.11	60.17	72,85	88.7	114.07 val	mm
	DIN	I	18	20	24	26	30	31	45	48	53	mm
		d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	mm
		d2	20	25	32	40	50	63	75	90	110	mm
	d		15	19	24	30	34	45	55	70	85	mm
	H		37	55	66	73	81	91	99	121	134	mm
	A		68	80	94	100	110	136	170	210	236	mm
	L		77	91	103	111	123	146	178	210	255	mm
	D		32	37.5	44	52	60	74	93	110	135	mm

---

---
